星期三 25 十月 2006
初階教學之八 – 影像圖的套疊
Google Earth是Free的版本，基本上提供了使用者自建地標(Placemark)及影像圖套疊(Image Overlay)的兩項功能，所以初階的教學，我也只介紹這兩項功能。
有關自建地標，我已在另一篇(初階教學之七—地標製作)加以介紹，本篇將介紹GE影像圖 (Image Overlay)的套疊。
GE已經提供了相當多精細的衛星影像圖，表面上除非你有比GE所提供的影像圖更精細或者是時間上較新的影像圖才有套疊的需要？事實上不然，GE提供了這麼好的地球平台，我們正好可以將我們各式各樣的影像圖在這個平台上大展身手，我們就開始吧！
1.在主畫面上方點擊(Add Image Overlay)圖示(圖1)，或按Add 功能之Image Overlay(圖2)或按Ctl+Shift+O快捷鍵，均會開啟Add Image Overlay對話視窗(圖3)
圖1
星期三 25 十月 2006
初階教學之七 – 地標製作
在瞭解GE的基本介面與操作之後，有沒迫不及待的想自製一些親友的住處？或者記錄以前到過的足跡？然後就可以像自行開飛機一樣的很快的(甚至像阿拉丁神燈一樣地立刻的)飛到你想去的地方，接下來我們就開始談如何製作地標(Placemark)。
1.在主畫面上方點擊(Add Placemark)的圖案(圖1)或按Add 功能之Placemark(圖2)或按Ctl+Shift+P快捷鍵，均會開啟Add Placemark對話視窗(圖3)
圖1
星期日 22 十月 2006
初階教學之六 — 衛星影像圖的基本認識
在之前介紹完GE的基本操作之後,我們先休息一下，談些衛星影像的基本觀念。
解析度
傳統光學像機是類比信號，那時我們不談解析度(resolution)，你可以將它光學放大仍不失真，但自從進入了數位化時代之後，任何圖像的顯示，我們都會談到解析度，在螢幕上我們談640x 480、800 x 600、1024 x 768、…；在印表機，文字default值是72 dpi、圖像列印則談到300dpi、600dpi；在掃描器，我們談用多少dpi來掃描，如150dpi、300dpi，影像處理軟體一般會以72dpi當作預設值，這種種的數值談到的就是解析度，它的單位是每多少長度單位有多少像素(pixel)，所以，解析度比較高，代表著愈精細，但也表示換算成單位面積內要存更多的像素，檔案會比較大，處理會比較慢。反之，則較不精細，檔案會比較小，處理速度會較快，但放大之後則會看到網格(馬賽克)。
星期一 16 十月 2006
初階教學之五 — Google Earth的基本操作與圖層說明
Google Earth(以下簡稱GE)的軟體本身，可以視為一種「圖資瀏覽器」，當使用者啟動GE，GE便自動登入伺服器，並根據使用者灠瀏圖資的區域，串流（streaming）下載所需顯示的圖資。第一次開啟GE，系統所顯示的畫面如下圖，你可以看到以北美為畫面中心的地球，眼尖的人應該可以看到地球外圍的星星，不用懷疑，就是地球的星像圖，若你對星象圖有研究的話，應該不難描述出各個星座，但這不是學GE的重點，本章將以此畫面出發，介紹基本的操作。
圖一 Google Earth啟始畫面
星期三 11 十月 2006
GE4.0新功能-Timelines時間軸線應用的介紹
星期日 01 十月 2006
初階教學之四 — Google Earth 的介面與功能設定
Google Earth 的介面歷經一年多的演變，目前(2006.10.31發佈)的最新版本(4.11.20版)呈現了令人耳目一新的操作介面，以下先概要式的簡介其介面：
- 搜尋欄(Search panel) – 可依地址或坐標定位，並可管理定位的結果
- 地球全景(Overview map) – 可顯示螢幕視窗對應於地球的某一部分
- 顯示/隱藏側欄(Hide/Show sidebar) – 點選可顯示或隱藏側欄
- 加地標題Placemark) – 點選可在地圖上加上一個地標
- 多邊形(Polygon) –可在地圖上建立一個多邊形，唯限於Plus版本以上
- 路徑(Path) – 可在地圖上建立路徑或路線，亦限於Plus版本以上
- 影像圖套疊(Image Overlay) - 可在地圖上套疊影像圖
- 度量(Measure) – 可量測直線或路線距離，面積量測則需pro版本才有
- 郵寄(Email) – 可將kmz檔email給他人
- 列印(Print) – 可列印目前的螢幕地圖
- 導航控制(Navigation controls) – 包括移動、放大縮小、傾斜與旋轉等功能
- 圖層夾(Layers panel) – 可勾選並顯示各種圖層(POI)
- 地標夾(Places panel) – 可顯示各種主題(地標)，並可加以編輯儲存
- 主畫面(3D Viewer) – 顯示在地球地形，及在其上的各種主題
- 狀況欄(Status bar) – 可顯示滑鼠坐標、視點高程、及串流下載情況
星期日 01 十月 2006
初階教學之三 — Google Earth的下載安裝
根據官網的說明，要執行GE的設備，若為桌上型電腦，大約四年內，若為筆記型電腦，大約兩年內，應該就沒有問題。
Gopgle Earth的下載網頁為http://earth.google.com，隨著版本的更新，下載的頁面也隨著變化，需要隨時更新，目前(20070710)最新的版本為4.1版，較新的下載安裝可參考網友lwk的部落格的教學說明，或者我摘錄其部分內容如下：
Google Earth 簡易安裝與操作
「地 圖」是認識「空間」的重要工具，過去多半以紙本呈現，不過，隨著科技進步，地圖呈現方式也逐漸朝「電子地圖」的方向發展。其中「Google Earth」(以後將簡稱GE)即是一種以「衛星影像」為基礎，並運用地理資訊系統(Geographic Information System，簡稱GIS)的功能設計而成，可經由網路下載免費軟體：(http://earth.google.com/)。
星期日 01 十月 2006
初階教學之二 — Google Earth的版本差異
GE一共提供了三個版本（不含企業伺服器版）：個人免費版、Plus版、Pro版。
GE 個人免費版
“獻給每一個渴望飛翔夢想的人…For anyone who has ever dreamed of flying…” - NY Times
這是一個很簡單的想法–將地球裝到您的電腦中，您可以輕移滑鼠游標便可探索和查看任何您感興趣的地方、將衛星拍攝的影像與區域細節放大顯示、通過Google Search來查閱某個區域的具體情況、查看通往某個旅館的道路該如何行走甚至沿著該線路模擬地走上一遍…現在你就可以來試看看！
GE對個人用戶而言是完全免費的，無須註冊。但您可以隨時選擇升級到GE Plus版。
星期四 28 九月 2006
初階教學之一 — Google Earth 的發展背景簡介
Google的地圖業務總體稱為「Search Location」。Google的地圖服務產品線，主要分成3個部份：Google Maps，Google Local及Google Earth。
Google Earth（以下簡稱「GE」）其基礎技術來自於Keyhole公司。
Keyhole是一家衛星圖像公司，總部位於美國加州的Mountain View，成立於2001年， 從事數值地圖測繪等業務，它提供的Keyhole軟體可讓使用者透過網路瀏覽衛星及航照影像，這一項技術依賴於數以TB計的衛星影像資料庫－－而這正是GE的前身。

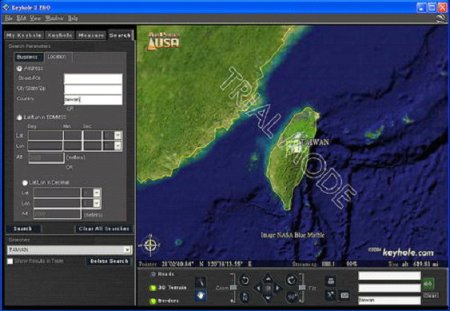

2004年10月27日GOOGLE宣佈收購了Keyhole公司，並於2005年6月推出了GE系列軟體。整體來說GE和以前的Keyhole並沒有什麼太大的差別（影像數據、功能都差不多，只是界面作了調整），但與Keyhole的營運思維卻有很大的不同，GOOGLE將最基本的GE版本定義為Free的免費軟體，可以不限時間地自由使用，而Keyhole以前只允許試用7天而已、而且試用版面的主要界面上一直有個大大的「TRIAL MODE」浮水印，如下圖。
