Taipei 101 Panorama in Google Earth

「教學相長」一直是我很服膺的一句話,因為要讓別人懂,所以你必須比別人更瞭解,也因為要教的壓力,逼使你必須多學些,在教的過程當中,互動的結果,也促使你會有新的體會新的想法,這一陣子要教別人Google Earth,我的體悟更為深刻。

一直以為在GE的3D視窗中,是根據觀視者(camera)的角度來看地球,所以每個placemark所記錄的view應該是記錄camera的座標、高度、方位角、以及府視角,但查看了kml的內容(lookat tag)卻好像又不像,一直很困惑,這兩天下定決心,要把它弄清楚。

根據KML文件,<LookAT> 的語法是:


<LookAt id="ID"><longitude></longitude>
<latitude></latitude>
<altitude>0</altitude>
<range></range>
<tilt>0</tilt>
<heading>0</heading>
<altitudeMode>clampToGround</altitudeMode>
</LookAt>

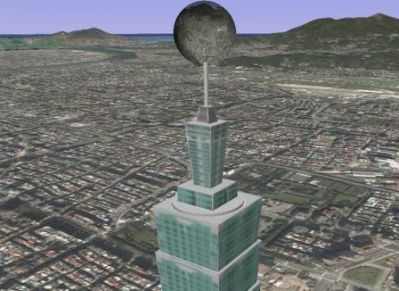

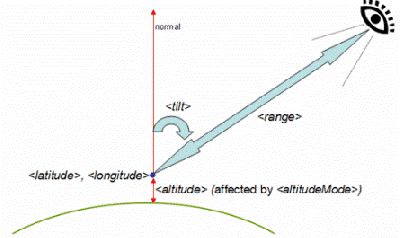

這裡記錄這個view的經緯度座標、高度、Range、俯視角、方位角,其中會讓人困惑的是"Range"這個字,依中文字面解釋是範圍,所以我會誤認為這裡的經緯度指的是camera(eyes)的座標,但其實這個座標指的是視窗中心點的座標,Range指的是Camera到視窗中心點的距離,下圖應該就會讓你弄懂了。所以俯視角(tilt)的角度要小於90度(其實85度大約就是極限了),也就是你不能仰望著高於你的水平視線以上,這就在應用上有點限制了,比如我無法在GE上站在地面上仰望著台北101。(以下的應用會印證這點)就在我找相關資料時,有一篇How to Create an Aerial Panorama from Google Earth的文章,吸引了我的注意,文章中也提供了一個產生環場kmz的程式 Gabys Kmz Panorama Capture Tool ,跟我依上述觀點製作環場視野,所計算得到的KML結果一致,也印証了我真的弄懂了,改天我自己也寫個程式提供大家製作GE環場及由外往內繞場的kml程式。我就先以由台北101的觀景台(五百公尺高空)來看週遭的環場,製作了Taipei 101 Panorama ,你可點選「由近而遠」再按PLAY鍵,先行環繞四圈,然後,再點選「由外而內」,再以台北101 為中心繞場三圈。我也由上篇文章(How to Create an Aerial Panorama from Google Earth),藉用作者所作的水晶球(內有101的panorama倒影)放在101的上頭,這個技術有我還沒弄懂,那天弄清楚了再告訴大家。

GE在2007/1/5推出最新版(4.0.2722),將原來在3D Warehouse的3D建物,經整理後也納入資料庫內,台北市有兩幢建築物納入其中:台北101以及圓山飯店,所以你要看到這兩幢建築的話請重新下載最新版,並將位在左下方的LAYERS圖層的3D Buildings打開,即可看到台北101。

附註:上面提到GE無法仰望,那是在一般模式,若你按ctl +G轉換到飛行模式(螢幕出現的是飛機的icon),就可以自由飛航,可以360度隨你意,我另篇文章再詳加介紹了。

2,643 total views, 1 views today

本篇發表於 GE 教學 並標籤為 , , , , , , , , , 。將永久鏈結加入書籤。

Taipei 101 Panorama in Google Earth 有 4 則回應

  1. jerome 說道:

    好奇怪耶!
    我都看不到你做的 101 模型
    改天應該到你所上請教您一下

    我也去過 101 91F 拍攝過一些勉強的寬景
    您看能不能用
    http://www.flickr.com/photos/jerome
    934/sets/1115645/

  2. steven0625 說道:

    jerome,

    昨晚因為很晚了,所以勿勿的把文章post上去,想說今早再改稿。

    結果,一早起來就看到你的留言,你的問題我已重新解釋在文章內,

    我看了你在101上頭拍的好漂亮的照片,很佩服你!

    實景跟GE拼接起來的虛景(GE係為Virtual Globe)還是差很多的,

    你的鏡頭的視角可以任意變換,所以可以拼接成完整的Panorama,

    但GE的視角,我量測了一下,寛約50度,上下則約40度,限制很多,

    所以你看我作的環場需要繞四圈才能看到全部,

    改天我把上下180度的環場作好,再提供給大家欣賞。

  3. 鄒仔 說道:

    太詳盡了, 剛好我就想想兄台那個飛翔程式,
    應該要加些選項, 比如左旋和右旋…

    另外水晶球, 好像有死角盲點, 還有似乎沒有很對應到?(錯覺)
    dae也是xml格式,好像專業人士Exchange用途,SU的model轉成
    Kmz也是採用這種格式, 所以, 應該可以用SU作再貼圖(or其它更好的軟體?),
    我是試過用曲面牆貼中嶺池的半全景圖,
    如果是結合圖書館VR那概念, 可以貼曲面內側,
    兩者感覺就完全不一樣了.

    ps.SU橢球有看到大陸那邊教人作,沒try過.

  4. silvia 說道:

    不好意思想請問
    如果幾座的3D有辦法上傳媽?
    卸卸
