GE4.0新功能-Timelines時間軸線應用的介紹

以台灣地區30年間人口聚集變遷圖為例

之前在我的blog中有一篇文章,介紹『台灣地區30年間人口聚集變遷圖在GE上的應用』,很遺憾當時的GE並無法呈現此動態圖,所以我只好在我的相簿裡,以自動播放的方式(間隔調在1.5秒最好)來呈現人口變遷的動態效果。

終於,GE915發表的4.0版有了新的功能-Timelines時間軸線。GE的應用者也隨即推出了各式各樣的應用,如禽流感的傳播卡翠納颶風的行径等,我就想到我應該也把『台灣地區30年間人口聚集變遷圖在GE上的應用』以這個新功能做出來,利用了這幾天的中秋國慶假期,總算搞定了,趁著成果的展示,也順便介紹GE4.0的新功能-Timelines時間軸線如何應用。

Timelines的功能是用到KML檔案的兩個TAG

1.<TimeSpan>,可設定資料的啟始及終了時間

2.<TimeStamp>,資料發生的時間點

當你的資料具有時間的特性時,你就可以將這兩種tag加到kml檔中,當GE啟動這個kml檔時,系統就會根據有沒這種tag,而自動開啟時間軸控制器(Time Slider),並依據你整個kml檔中時間的最早及最晚時間,而顯示刻度軸。

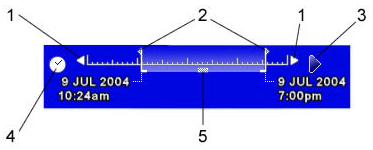

在這個Time Slider,你可以先移動上圖標示2的範圍線(range marker),來設定要看的時間範圍(Time Range),然後拉動標示5的時間中心點往前或往後,來設定時間。

你可以按住標示1的三角形或移動標示5來手動的觀看不同的時間點資料的變化,或者點選標示3之箭頭來自動播放。

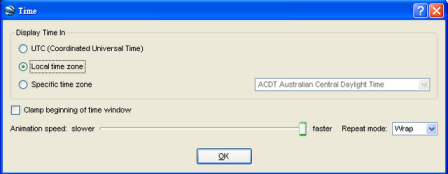

標示4則是時間軸線的控制選項(option of the time slider),它有四項可調動:

1.Display Time In – 選擇合適的時間格式。

2.Clamp to beginning of window –將此項打勾會將啟始時間設定為開始時,且隨著觀看時間往後,啟始時間一直維持在開始時,亦即,動態觀看時,開始的狀態一直維持著。

3.Animation Speed-自動播放的速度。

4.Repeat mode-自動播放的次數。

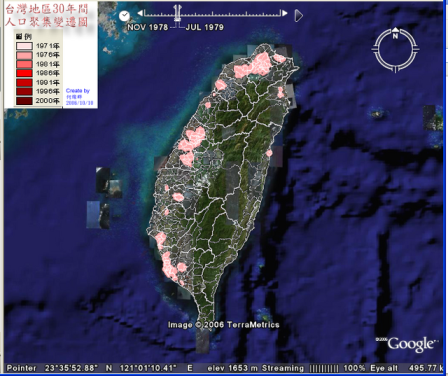

依據上面的操作說明,請你下載我製作的『台灣地區30年間人口聚集變遷圖在GE上的應用』,好好的操作一下,順便配合地面的放大縮小移動功能,瞭解一下台灣地區30年間人口聚集變遷情況,詳細的說明則再看我上一篇的解說。
