台北市都市計畫–GE的展示

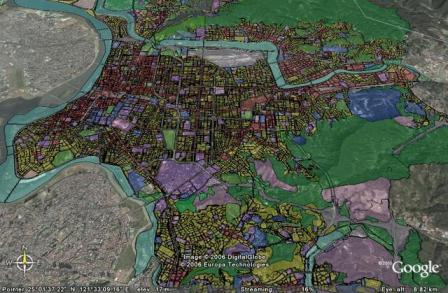

台北市土地使用分區圖

這幅台北市土地使用分區的GE圖,其產生方式係將原本的shp檔,先用中研院開發的座標轉換程序,經兩道程序將twd67直角座標先轉為twd97直角座標,再將為WGS84經緯度座標,接下來在ArcGIS將其轉為kml檔。

唯此圖並無高程資料,其重點是要先將不同使用分區(全市的分區街廓數高逹3萬餘)分類為有限的大類(本圖分為21大類),以方便後續的顏色處理。

再者,因為原本中文使用分區的文字由ArcGIS轉出為kml檔之後,係以"�xx;"代表每一個byte,難以解讀,所以只好將不同使用分區之分類以英文表逹才解決分類的困擾。

由於係要套疊在GE上,不能遮蓋住底下的航照影像,所以必需每一種分區除了顏色的不同外,還要以不同的透明度來顯示。


2,130 total views, no views today

本篇發表於 GE 應用 並標籤為 , , 。將永久鏈結加入書籤。

台北市都市計畫–GE的展示 有 5 則回應

  1. 合唐 說道:

    初次來訪 謝謝

  2. 老宋 說道:

    :smile: 很感謝作者的辛勞!
    請問最近台北市土地使用分區圖及台北市3D立體圖怎麼都不能用了?
    還是有什麼方式能顯示呢?
    還請作者幫幫忙~謝謝你

  3. Steven 說道:

    謝謝你的通知!
    土地使用分區圖應該可以吧,
    3D使用分區立體圖確實不行
    我查了一下,
    原來是連結網址還是舊的
    我現在已經更正了
    你再試試看

  4. 捲毛 說道:

    你好

    感謝你製作的圖檔,雖然我都不懂,但是滿好上手的,點兩下GOOGLE EARTH就開了。
    想請問一下,是否有圖例呢?感謝你。

  5. 韋恩胖 說道:

    感謝您製作的圖檔,想請教一下~當市府提供的shp檔案轉成kml之後,我只能看到線條所組成的街廓,不知道街廓的顏色是如何合併上去的?我這有市府提供的cad檔~還有shp檔案
